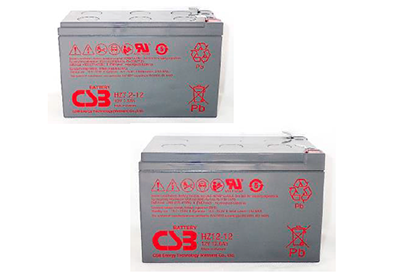

HZシリーズ

小形制御弁式

高エネルギー密度、省スペースを実現する高率放電用の小形制御弁式鉛蓄電池

HZシリーズは高エネルギー密度、省スペースを実現する高率放電用の小形制御弁式鉛蓄電池です。

※エナジーウィズのグループ会社である「CSB Energy Technology Co., Ltd.」の製品です。（原産国：ベトナム）

特長

スタンバイユースだけではなく、サイクルユースにもご使用頂けます。
スタンバイユースでの期待寿命は25℃、0.25CA放電で5年です。
サイクルユースでの期待寿命は放電深度100％、25℃で200サイクルです。

※「期待寿命」とは高温加速寿命試験結果から25℃一定使用条件下での期間に換算した年数です。この年数は一定使用条件下を元に推定されたものであり、全ての使用条件下での電池寿命を保証するものではありません。

主な用途

UPS
CATV
非常照明
防災設備
防災、防犯システム

仕様

機種		単位	HZ7.2-12	HZ12-12
公称電圧 _注1）		V	12	12
容量 _注3） 25℃	20時間率（0.05CA） F.V. _注2）=1.75V/cell	Ah	7.2	12.0
	10時間率（0.09CA） F.V.=1.75V/cell	Ah	6.3	10.6
	5時間率（0.17CA） F.V.=1.75V/cell	Ah	6.1	10.0
	3時間率（0.25CA） F.V.=1.70V/cell	Ah	5.4	9.0
	1時間率（0.60CA） F.V.=1.60V/cell	Ah	4.3	7.2
	10分間率（3CA） F.V.=1.30V/cell	Ah	3.6	6.0

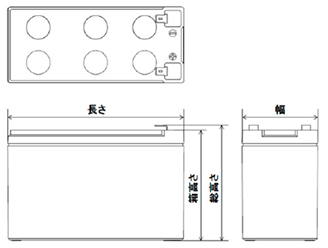

寸法	総高さ	mm	98.6±1	100.3±1.5
	箱高さ	mm	94.3±1	94.1±1
	長さ	mm	150.9±2	151±2
	幅	mm	64.8±1	98±1
質量		約kg	2.7	3.9

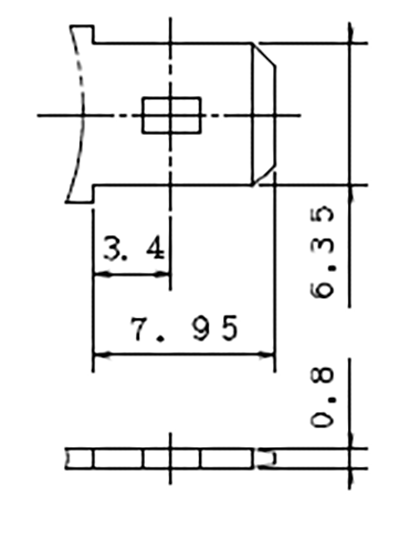

端子形状		–	F2	F2
電槽材料の難燃性		–	UL 94V-0
内部抵抗 _注4）（25℃）		約mΩ	17	15
耐電流特性（5秒間）		A	108	180
定電圧充電	スタンバイユース充電電圧	V	13.65（25℃）
	サイクルユース充電電圧	V	14.70（25℃）
	最大充電電流	A	2.16	3.6
使用温度範囲 _注5)	充電	℃	-15～40℃
	放電	℃	-15～50℃
	保存	℃	-15～40℃
UL認定		–	○：File No. MH14533
蓄電池設備認定			◯

注1）鉛蓄電池の公称電圧はセル当たり2Vで、これらの電池は6セル直列を電池内部で構成しています。
注2） F.V.はFinal Voltageを省略しており、放電終止電圧を表します。
注3）本表中の”C“は20時間率容量の数値（C20）を表します。例えば、HZ7.2-12形の場合、C（C20）=7.2となります。
注4）バッテリーハイテスタ®による測定値（目安値）です。
注5）使用中（充電、放電）の電池温度は5～35℃となることを推奨します。保存はできるだけ30℃以下で保存してください。
